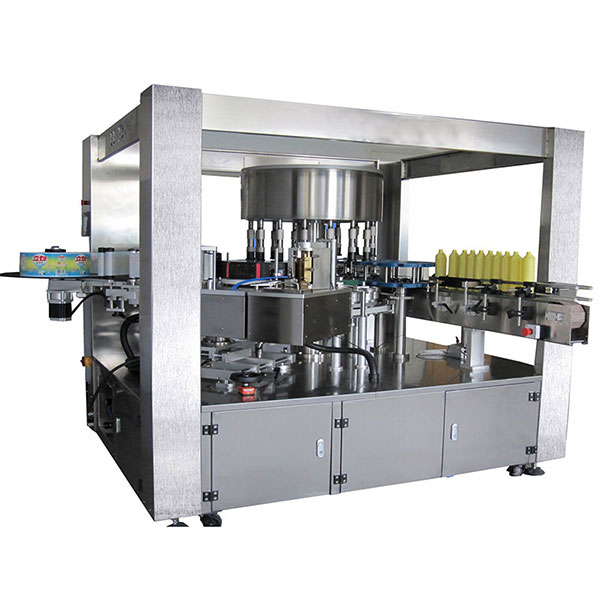

Автоматична самозалепваща се едностранна ротационна етикетираща машина с висока скорост 15000B / H

Подробно описание на продукта

Вътрешен диаметър на етикета на хартиеното ядро:	76,2 мм	Външен диаметър на етикета:	330 мм
Капацитет на етикетиране:	50 м / мин	Точност на етикетиране:	± 1 мм
Тип етикетиране:	Въртящ се и висока скорост	Сензор за етикети:	Вълшебно око

Автоматична самозалепваща се едностранна ротационна етикетираща машина 15000B / H

Приложения

1. За бутилка с един размер с голямо количество.

2. Единичен страничен етикет една бутилка

3. Скорост 15000B / H

4. Една комплект глава за етикетиране с 15 станции

Технически параметър

Захранване	AC380V 50Hz 5.5KW
Точност на етикетиране	± 1 мм
Максимална височина на етикета	195 мм
Капацитет на етикетиране	50 м / мин
Диаметър на бутилката	hickness≥30mm Височина≤500mm
Вътрешен диаметър на етикета на хартиената сърцевина	76,2 мм
Външен диаметър на етикета	330 мм
Цялостно измерване	L1740 × W2020 × H2100mm
Тегло	Персонализирани

Ротационна машина за етикетиране Характеристика

1) етикетирана бутилка преминава винт отделен сектор бутилка работи към turnbtalbe

2) след завъртане на бутилката на стартовото колело, автоматично завъртане при натискане на главата на бутилката

3) виден щифт за разположение В долната част на основата на бутилката ще се издигне, когато каналът за позициониране на бутилката през щифта на дюбела под действието на пружинна сила,
Локализиране на слота, заседналата бутилка на слота вече не се върти, горната част на плъзгащата се бутилка под налягане и капачката на бутилката (за позициониране на продукти)

4) Поради позицията на етикета на бутилката е сферична, затова поискайте да залепите началната точка за средата на бутилката, етикетът излиза от станцията за доставка, засмуквайте вакуумния барабан първо

Работата на вакуумния барабан и главното колело е едно към едно, след като вакуумният барабан с етикет работи в съответното положение, средната част на етикета първо залепва най-високата точка, бутилката предварително действие на етикета

5) Когато бутилката продължи да тече към следващата станция, притискайки гъбената ролка на етикета до действие на етикета под налягане, натискът на движението на ролката е в контакт с равнината на бутилката, а не с въртене, така че силата за натискане на етикета ще бъде разпръсната наоколо , тези етикети могат да бъдат с еднаква деформация и пълно етикетиране.

6) бутилка с етикет, изпратена до конвейера, под задвижването на звездното колело

7) пълният процес на етикетиране е в непрекъсната работа, бутилката работи постоянно с постоянна скорост, за да може да реализира високоскоростното етикетиране

3. автоматични функции за издигане и спускане: микрокомпютърът автоматично се издига и спуска, регулирайте, приемете немски контрол на двигателя SEW, използван в производствената настройка, е много удобен.

Специален Инструкция

1) за позициониращите продукти, трябва да се отбележи: трябва да направите слот за локализиране в долната част на бутилката, при условие, че ефектът не изглежда ефект на бутилката, слотът за локализиране в долната част на слота за локализиране е възможно най-далеч
Отвън зависи, разположеният слот в долната част на бутилката е много важен и повече равенство, а не различна дълбочина

2) Променете различен тип бутилка, трябва да смените части, цената се нуждае от обсъждане, в зависимост от формата на бутилката.
(замяна, както следва: ограда за бутилка за хранене, звездно колело за хранене с бутилка, средна направляваща дъска, основа на бутилка, звездно колело за излизане на бутилка)

Етикет: ротационен етикет, машина за етикетиране на лепило
