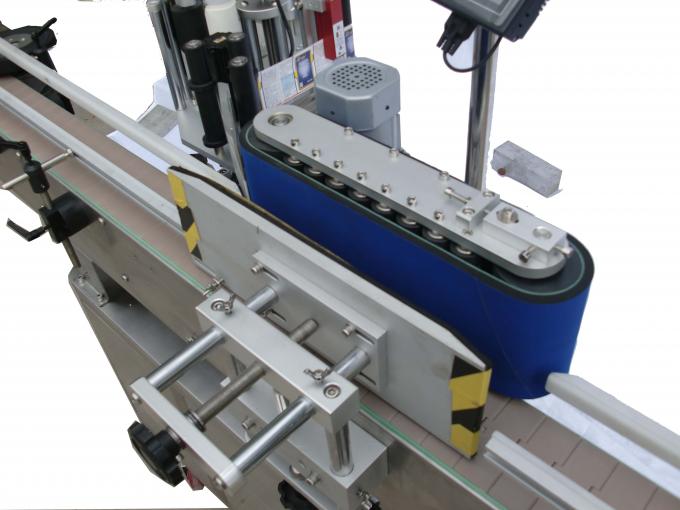

Plc Известна японска машина за нанасяне на етикети с плоска повърхност на марката Mitsubishi

Подробно описание на продукта

Захранване:	220V 50 / 60HZ 0.75KW	Височина на обекта:	30-200 мм
Ширина на обекта:	20-200 мм	Височина на етикета:	15-180 мм
Дължина на етикета:	25-300мм	Точност на етикетирането:	± 1 mm (с изключение на грешка на обект и етикет)
Ключ1:	Апликатор за етикети	Key2:	Машина за етикетиране на чаши
Key3:	Машина за плоско етикетиране	Име:	PLC Известен японски апликатор за етикет с плоска повърхност MITSUBISHI с магическо око за откриване на обект

Апликатор за плоска повърхност с ширина 20-200 мм с етикет за горна и задна страна

Технически параметри

Име	Апликатор за плоска повърхност с ширина 20-200 мм с етикет за горна и задна страна
Скорост на етикетиране	20-200бр. / Мин
Височина на обекта	30-200 мм
Дебелина на обекта	20-120 мм
Височина на етикета	15-110мм
Дължина на етикета	25-300мм
Етикетна ролка с вътрешен диаметър	76 мм
Етикетен валяк външен диаметър	300 мм
Точност на етикетирането	± 1 мм
Захранване	220V 50 / 60HZ 0.75KW
Разход на газ на принтера	5 кг / м2 (ако добавите кодираща машина)
Размер на етикетиращата машина	1600 (Д) × 550 (Ш) × 1600 (В) мм
Тегло на етикетиращата машина	150 кг

Конфигурация:

Не.	Част	марка	количество
1	PLC	MITSUBISHI (Япония)	1
2	Основен преобразувател	DANFOSS (Дания)	1
3	HMI	WEINVIEW (Тайван)	1
4	Серво мотор за етикетиране	DELTA (Тайван)	1
5	Двигател на мотора за серво етикетиране	DELTA (Тайван)	1
6	Двигател на конвейер	HY (Тайван)	1
7	Редуктор на мотора на конвейера	HY (Тайван)	1
8	Спик мотор	GPG (Тайван)	1
9	Скоба на мотора със спици	GPG (Тайван)	1
10	обект открива магическо око	OMRON (Япония)	1
11	оптични влакна	OMRON (Япония)	1
12	Изходът на етикета открива вълшебно око	LEUZE (Германия)	1

етикетиране на основната рамка:

Тази машина за етикетиране е най-важната част, както следва, различните части имат различна употреба. Според спецификацията можем да регулираме позицията на етикета. 3 стъпки за регулиране на височината

1. Регулирайте ръчното колело за регулиране на височината, за да повдигнете и спуснете основната рамка.

2. Разхлабете универсалната дръжка за закрепване по време на настройката и я затегнете, когато приключите.

3. Регулирайте положението на отлепване от борда, докато достигне 2-3 мм до работната част.

4. Регулирайте дясно / ляво регулиращо колело (чертеж 3), за да преместите основната рамка, за да съвпадне с работната част.

5. Чрез регулиране на положението на основната рамка, можете също така да регулирате позицията на отлепване от борда според работната част.

Етикет: машина за етикетиране на етикети, апликатор с плосък етикет
